性能与结构:

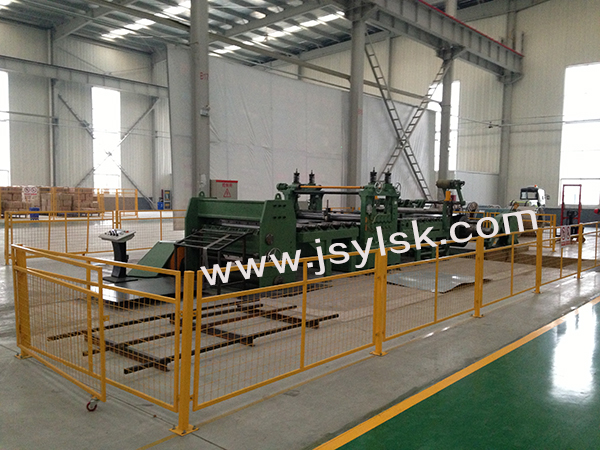

中板数控开卷校平生产线适用于中等厚度范围的热轧碳钢、低合金钢、工业不锈钢等卷板的整平、定长剪切。
中板数控开卷校平生产线具有自动化程度高、校平质量好、剪切精度高、生产效率高、性能稳定可靠,操作维护方便等特点。通常由液压上料小车、开卷机、液压引料机、夹送粗矫机、过渡工作台、 纠偏机构、校平机组、剪板机、码垛平台、液压系统、电气控制系统等组成。同时可根据用户需要配置切边机、纵剪机、边丝收卷机等机构,以获得四切边板或沿长度方向对钢板进行分条剪切。定长控制多选用英国欧陆公司直流数字控制系统进行控制。
技术参数:
型 号 名 称 |
3×1600 |
6×1600 |
8×2000 |
10×2200 |
12×2200 |
16×2200 |
20×2200 |
25×2200 |
可加工板厚(mm) |
0.5-3 |
1-6 |
2-8 |
3-10 |
4-12 |
5-16 |
6-20 |
9-25 |
可加工板宽(mm) |
1600 |
1600 |
2000 |
2200 |
2200 |
2200 |
2200 |
2200 |
长度范围(mm) |
1000-4000 |
1000-6000 |
1000-8000 |
1000-10000 |
1000-12000 |
1000-12000 |
1000-12000 |
1000-12000 |
剪切长度精度(mm) |
±0.5 |
±0.5 |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 |
矫平棍数量 |
15 |
13 |
13 |
11 |
11 |
9 |
9 |
9 |
